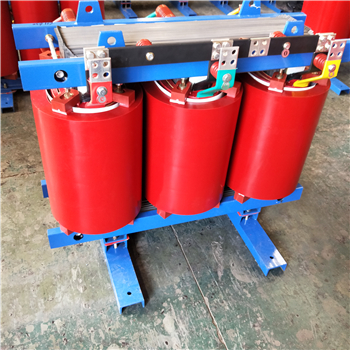

太原SCB10-3150KVA干式变压器

　　SCB10-3150KVA干式变压器的优点：

　　本公司采用国外先进技术生产树脂绝缘干式变压器，自主研制了SC9、SCB9系列及SC10、SCB10系列带填料的薄绝缘干式变压器。线圈采用环氧树脂封装，点火困难，防火防爆，免维护，无污染，体积小，可直接安装在负荷中心。同时，科学合理的设计和铸造工艺使产品局部放电更小，噪音低，散热能力强。在强制空冷条件下，产品可在额定载荷140%下长时间运行。具有智能温控器，具有故障报警、超温报警、超温跳闸、黑匣子等功能。通过RS485串行接口连接到计算机，可进行集中监控。

　　本公司产品广泛应用于转运系统，如酒店、机场、高层建筑、商业中心、住宅区等重要场所，地铁、冶炼厂、船舶、海上钻井平台等恶劣环境。

　　1、铁芯

　　选用进口高质量冷轧硅钢片、全斜缝结构。管座用F级无量纲胶带捆绑，铁心表面用环氧树脂包裹，以减少空载损耗、空载电流和铁心噪音。夹具和紧固件经过特殊的表面处理，外观质量进一步提高。

　　2、高压绕组

　　环氧树脂和填料的真空注入大大减少了局部放电，提高了线圈的电强度。绕组内外壁填充有玻璃纤维网，增强了绕组的机械强度，提高了产品抗突然短路的能力。线圈不会破裂。

　　3、低压绕组

　　箔结构的使用解决了使用绕组时的轴向螺旋角的问题，使转子更平衡。同时，盘管采用轴向冷却风管，增强了散热能力。在卷绕层之间采用DMD环氧树脂的预浸料，实现整体的固化成型。

　　4、制造工序

　　线圈卷绕在高精度绕线机上，低压绕组采用箔式绕组结构。如果变压器容量较大，则有通风管道。卷绕后，进行真空干燥。整个铸造和养护过程严格按照技术要求操作，每个过程都需要根据情况进行严格的监测和调整。铸造精密制造工艺确保线圈无气泡、无空洞，使生产的变压器达到高质量的运行效果。

　　5、温度控制与空气冷却系统

　　该冷却风扇采用错流头吹冷却风扇，具有噪音低、气压高、外形美观的特点，增强了变压器的过载能力。温度控制采用智能温控器，提高了变压器运行的安全性和可靠性。

　　6、保护罩和外母线

　　保护壳为变压器提供了进一步的安全保护，保护等级为IP20、IP23等。外壳材料包括冷轧钢板、不锈钢等，可供用户选择。低压输出线采用标准母线输出线，既可以采用侧面输出线，也可以采用上部输出线，还可以为用户设计特殊的输出线方式。

　　7、变压器出线方式

　　普通出线、标准闭塞母线、标准侧出线可根据不同接口形式制作，也可根据用户要求设计特殊出线。
